| 不銹鋼安全閥,進口不銹鋼安全閥,上海滬嘉閥門廠
|
|
|
 提供全套工程閥門解決方案，不銹鋼安全閥售前、售中、售后專業服務！
|
|
 質量*：實行全過程質量監控，細致入微，全方位檢測！
|
|
 價格合理：高效內部成本控制，減少了開支，讓利于客戶！
|
|
 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
| |
|
|
| 名稱： |
不銹鋼安全閥 |
| 型號： |
A21F、A21H |
| 口徑： |
DN15-DN50 |
| 壓力： |
1.6MPa≈16.0MPa |
| 材質： |
WCB、A105、SS304、SS316 |
| *： |
ISO9001:2000 | |
| ·不銹鋼安全閥產品詳情 |
|

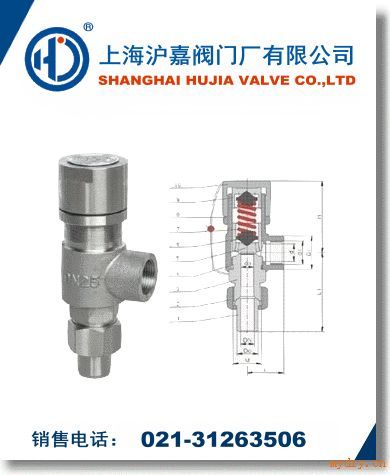

A21F、A21H、A21W、A21Y不銹鋼安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。
不銹鋼安全閥主要零部件材料：
|
NO. |
零件名稱 |
A21H-C/A21F材料 |
A21W-P/A21F-P材料 |
A21Y-R材料 |
|
1 |
管接頭 |
20 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
2 |
管接頭螺母 |
35 |
2Cr13 |
1Cr18Ni9Ti |
|
3 |
閥座 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
8 |
鎖緊螺母 |
Q235-A |
ZG230-450 |
1Cr18Ni9Ti |
|
9 |
彈簧導向墊 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
調節螺母 |
Q235-A |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
|
密封面材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 |
不銹鋼安全閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑 |
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
≈H |
|
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
|
20 |
16 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
25 |
18 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P |
15 |
10 |
15 |
25 |
M39×1.5 |
G1" |
44 |
50 |
100 |
66 |
|
20 |
10 |
20 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
68 |
|
25 |
12 |
25 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
105 |
|
A21W-160/160P |
15 |
8 |
20 |
/ |
M24×2 |
G1" |
44 |
50 |
100 |
261 |
|
20 |
8 |
25 |
/ |
M33×2 |
G1" |
44 |
50 |
100 |
261 |
|
25 |
8 |
28 |
/ |
M36×2 |
G1" |
44 |
50 |
100 |
285 | | | ?
安全閥是一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器*為重要的安全附件之一,它的功能是：當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內的壓力降到允許值時,閥又自動關閉,使容器內壓力始終低于允許壓力的上限,自動防止因超壓而可能出現的事故,所以安全閥又被稱為壓力容器的*終保護裝置。安全閥根據工作壓力能自動啟閉，一般安裝于封閉系統的設備或管路上保護系統安全。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值,對人身安全和設備運行起重要保護作用。安全閥是一種安全保護用閥,它的啟閉件受外力作用下處于常閉狀態,當設備或管道內的介質壓力升高,超過規定值時自動開啟,通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。當設備或管道內壓力超過規定值時，即自動開啟泄壓，保證設備和管道內介質壓力在規定數值以內，防止發生事故。閥門自動開啟,介質從中泄出、減壓；當壓力回到正常值時,彈簧壓力又將閥芯推向閥座,閥門自動關閉。安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值,從而達到安全保護的目的。? |
