P41X快速排氣閥,進口快速排氣閥,上海滬嘉閥門廠
|
|
提供全套工程閥門解決方案,P41X快速排氣閥售前、售中、售后專業服務!
|
質量*:實行全過程質量監控,細致入微,全方位檢測!
|
價格合理:高效內部成本控制,減少了開支,讓利于客戶!
|
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
|
|
 | 名稱: | P41X快速排氣閥 | 型號: | P41X | 口徑: | DN25-DN200 | 壓力: | 1.6MPa≈2.5MPa | 材質: | 鑄鐵、鑄鋼、不銹鋼 | *: | ISO9001:2000 |
|

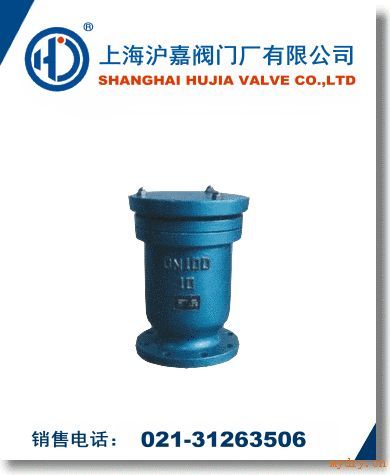

·P41X快速排氣閥產品詳情 | P41X快速排氣閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的*之設備。能夠排除管道中的氣體,減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼,使用壽命長,安全可靠。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。 管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。 P41X快速排氣閥每小時排氣量表 規格 | 25 | 50 | 80 | 100 | 150 | 200 | 立方米/小時 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |
P41X快速排氣閥外形、法蘭加連接尺寸表 公稱通徑 | D | D1 | D2 | D3 | H | Z-φd | DN(mm) | 25 | 115 | 85 | 57 | 150 | 240 | 4-14 | 50 | 160 | 125 | 102 | 165 | 270 | 4-14 | 80 | 195 | 160 | 138 | 200 | 300 | 4-18 | 100 | 215 | 180 | 158 | 220 | 335 | 8-18 | 150 | 280 | 240 | 212 | 290 | 430 | 8-13 | 200 |
|
| ?排氣閥應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。因?yàn)樗型ǔ6既苡幸欢ǖ目諝�,而且空氣的溶解度隨著溫度的升高而減少,這樣水在循環的過程中氣體逐漸從水中分離出來,并逐漸聚在一起形成大的氣泡甚至氣柱,因?yàn)橛兴难a(bǔ)充,所以經常有氣體產生。 排氣閥工作原理: 排氣狀態時,浮筒由于重力作用,將杠桿的一端向下拉下,這時杠桿處于傾斜狀態,在杠桿與排氣孔接觸部分出現空隙,空氣就通過此空隙由排氣孔排出,隨著空氣的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠桿上的密封端面逐漸壓上排氣孔,直至整個排氣孔被完全堵住。排氣閥這時就完全處于封閉狀態。
排氣閥的優點: 1.排氣閥的浮筒采用低密度的PP材料,此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。 2.浮筒杠桿采用硬質塑料,杠桿與浮筒和支座之間的聯接都采用活動聯接,故不會在長期運行時產生銹蝕,導致系統不能工作而發生漏水。 3.杠桿的密封端面部分是采用彈簧支撐,可以隨杠桿的運動相應伸縮,保證在不排氣的情況下的密封性。 安裝:排氣閥在安裝時,*好跟隔斷閥一起安裝,這樣當需要拆下排氣閥時進行檢修時,能保證系統的密閉,水不致外流。低密度的PP材料,此材料即使長時間在高溫水的浸泡下也不會產生變型。
|
