Z61W-25P\Z61W-40P不銹鋼焊接閘閥，江蘇海航不銹鋼焊接閘閥閥門廠，不銹鋼焊接閘閥-品牌廠家，價格

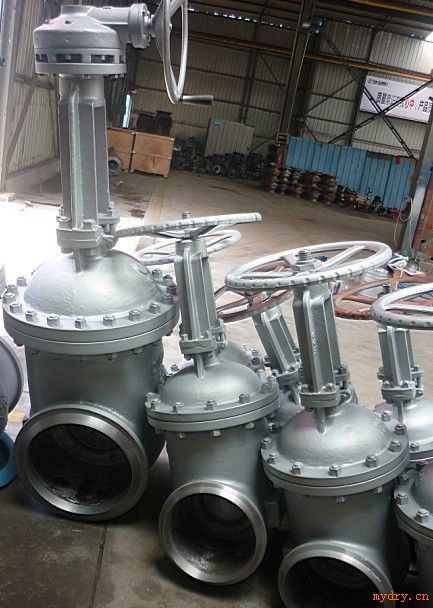

不銹鋼焊接閘閥產品說明： 海航閥門=Z61W/Y不銹鋼焊接閘閥有三種閥蓋設計形式.*種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。 Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥主要性能參數| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|
| Z41H-16C、25 | 16、25 | 1.6、2.5 | ≤ 425 | 水、蒸汽、油品 | | Z41Y-16C、25 | | Z41W-16P、25P | 16、25 | 1.6、2.5 | ≤ 150 | 弱腐蝕性介質 | | Z41Y-16P、25P | | Z41W-16R、25R | | Z41Y-16R、25R | | Z41Y-16I、25I | ≤ 550 | 油品、蒸汽 | | Z41Y-16V、25V | ≤ 570 | 水、蒸汽、油品 | | Z41H-40~200 | 40~200 | 4.0~20.0 | ≤ 425 | 水、蒸汽、油品 | | Z41H-40I~200I | 40~200 | 4.0~20.0 | ≤ 550 | 水、蒸汽、油品 | | Z41H-40P~200P | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸類 | | Z41H-40R~200R | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸類 | 【產品零部件材料】 Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥零部件材料| 型號 | 材料 |
|---|
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 |
|---|
| Z41H-16C、25 | 碳素鋼 | 鉻不銹鋼 | 堆焊鐵基合金 | 石棉石墨或柔性石墨 | | Z41Y-16C、25 | 堆焊硬質合金 | | Z41W-16P、25P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 石棉石墨或柔性石墨 | | Z41Y-16P、25P | 堆焊硬質合金 | | Z41W-16R、25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | | Z41Y-16R、25R | 堆焊硬質合金 | | Z41Y-16I、25I | 鉻鉬合金鋼 | 鉻鉬合金鋼 | 堆焊硬質合金 | | Z41Y-16V、25V | 鉻鉬釩鋼 | 鉻鉬釩鋼 | 堆焊硬質合金 | 柔性石墨 | | Z41H-40~200 | 碳鋼 | 鉻不銹鋼 | 碳鋼+Cr13或硬質合金 | 柔性石墨 | | Z41H-40I~200I | 鉻鉬鋼 | 合金鋼 | 合金鋼+硬質合金 | 柔性石墨 | | Z41H-40P~200P | 鉻鎳鈦鋼 | 不銹鋼 | 不銹鋼或不銹鋼+硬質合金 | 柔性石墨 | | Z41H-40R~200R | 鉻鎳鉬鈦鋼 | 不銹鋼 | 不銹鋼或不銹鋼+硬質合金 | 柔性石墨 | 【產品外形及結構尺寸】 Z41H、Z41Y、Z41W 型 PN16 鋼制楔式閘閥主要外形及結構尺寸| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×ø14 | 175 | 200 | 4 | | 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×ø14 | 180 | 200 | 5 | | 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×ø14 | 210 | 200 | 6 | | 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×ø18 | 210 | 200 | 7 | | 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×ø18 | 350 | 200 | 19 | | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×ø18 | 358 | 240 | 29 | | 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×ø18 | 375 | 240 | 33 | | 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×ø18 | 433 | 280 | 45 | | 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×ø18 | 502 | 320 | 63 | | 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×ø18 | 612 | 360 | 108 | | 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×ø23 | 676 | 360 | 134 | | 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×ø23 | 820 | 400 | 192 | | 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×ø25 | 969 | 450 | 273 | | 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×ø25 | 1142 | 560 | 379 | | 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×ø25 | 1280 | 640 | 590 | | 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×ø30 | 1452 | 640 | 850 | | 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×ø30 | 1541 | 720 | 907 | | 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×ø34 | 1676 | 720 | 958 | | 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×ø41 | 1874 | 800 | 1112 | -江蘇海航閥門有限公司倡導“科技創新、環保為先”的設計理念，公司將不斷為用戶奉獻符合市場需求的流體工業產品。
常州海航閥門有限公司愿與您攜手，并駕齊驅，共同邁向輝煌的明天！ 【江蘇海航閥門】-江蘇海航閥門-銷往全國各地：北京,天津,重慶,上海,河北, 山西,遼寧,吉林,黑龍江,江蘇,浙江,安徽,福建,江西,山東,河南,湖北,湖南,廣東,海,四川,貴州,云南,陜西,甘肅,青海,石家莊,鄭州,武漢,長沙,南京,南昌,沈陽,長春,哈爾濱,西安,太原,濟南,成都,西寧,合肥,�？�,廣州,貴陽,杭州,福州,臺北,蘭州,昆明,拉薩,銀川,南寧,烏魯木齊,呼和浩特,溫州,永嘉,甌北,包頭,聊城,濰坊,宜昌,煙臺,齊齊哈爾。 質量承諾：
1．在客戶正常的儲運、保養、使用條件下，因產品的制造質量問題而不能正常使用時，提供三包（保修、包退、包換）服務。2．在接到質量信息反饋時，將在24小時內提出處理意見，并做到１００小時內趕到現場處理問題，待正常運轉后，再分析原因，明確責任。3．為出廠產品提供必要的技術文件和產品合格證書。4．根據客戶需求或協議及時提供備品、備件和安裝、調試、維修服務及對客戶有關人員進行技術培訓。5．大型工程項目，將根據招標文件的要求組織生產、測試、檢驗，并配合客戶現場驗收。6．嚴格按照IS09001標準組織原材料、零部件的采購和產品的生產、檢驗。
|
