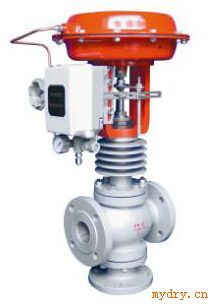

 ZX型新系列氣動薄膜三通調節閥
關鍵詞：氣動薄膜三通調節閥  薄膜三通調節閥  三通調節閥  調節閥
產品名稱： ZX型新系列氣動薄膜三通調節閥
產品編號：
產品商標：
產品規格：
參考價格： 面議
更新日期： 2014/12/2 15:19:53
被閱次數： 437次


公司名稱：杭州中科閥門有限公司
會員級別：免費會員
詳細說明

ZX型新系列氣動薄膜三通調節閥產品概述：

   ZX型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、 拆裝方便等優點。廣泛應用于*控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩 種流體經三通閥合并成一種流體的場合。
    本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

ZX型新系列氣動薄膜三通調節閥產品特點：

·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。

ZX型新系列氣動薄膜三通調節閥零件資料:

閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60si2Mn
膜 蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片

技術參數：

公稱通徑 DN (mm)

25

32

40

50

65

80

100

125

150

200

額定流量

系數 (KV)

合流

8.5

13

21

34

53

85

135

210

340

535

分流

8.5

13

21

34

53

85

135

210

340

535

可用合流結構替代

額定行程 L (mm)

16

25

40

60

膜片有效面積 Ae (c m 2 )

280

400

600

1000

公稱壓力 PN (MPa)

1.6 4.0 6.4

固有流量特性

直線、拋物線

固有可調比 R

30

工作溫度 t( ℃ )

普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不銹鋼 -60 ~ 250

散熱型：鑄鋼 -40 ~ 450 鑄不銹鋼 -60~450

兩種介質溫度差 t( ℃ )

鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤ 200

信號范圍 Pr(kPa)

40~200

氣源壓力 Ps(MPa)

0.14~0.4

允許泄漏量

10 -4 X 閥額定容量

允許壓差△ P(MPa)

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09

0.05


*本產品性能指標貫徹GB/T4213-92標準

規格重量：

公稱通徑

25

32

40

50

65

80

100

125

150

200

A

282

306

306

306

394

394

394

498

498

498

H 1

PN16

121

130

140

153

178

190

200

260

320

360

PN40

130

140

150

160

185

200

220

280

320

380

PN64

160

170

180

200

230

250

282

310

430

480

H

普通型

PN16

PN40

490

480

540

580

710

730

750

895

1005

1045

PN64

560

561

596

630

760

798

876

892

1200

1263

高溫型

600

615

650

670

850

870

900

1040

1330

1370

重量 (kg)

普通型

PN16

PN40

21

23

33

36

64

72

92

155

193

286

PN64

25

28

40

45

74

85

112

180

243

336

高溫型

重量增加 (5-10) ％


注：1、本表高溫型的高度與重量依PN16為依據。
2、帶手輪機構高度應增加152(DN20~50)、182(DN65~100)、253(DN125~200)

連接標準：

·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88、JB/T79.1-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊Φ18X4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
◆ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
