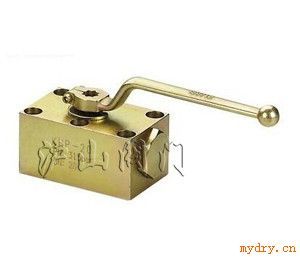

 KHP板式球閥
關鍵詞：
產品名稱： KHP板式球閥
產品編號： KHP
產品商標：
產品規格： KHP
參考價格： 面議
更新日期： 2015/5/28 21:53:13
被閱次數： 519次


公司名稱：滬山閥門制造（上海）有限公司
會員級別：免費會員
詳細說明



產品名稱： KHP板式球閥
產品型號： KHP
產品口徑： DN6-50mm
產品壓力： 1.0-50MPa
產品材質： 鑄鋼、不銹鋼等
售后承諾： 質保一年，質量三包：包修、包換、包退。

KHP板式球閥適用于液壓系統和化工系統的各種管路上, 作啟閉用。

板式球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1、流體阻力小。
2、結構簡單，相對體積小，重 量輕，便于維修。
3、密封性能好
4、不受安裝方向的限制，介質的流向可任意。
5、無振動，噪聲小。

KHP板式球閥圖形符號

KHP板式球閥圖形符號

KHP板式球閥型號說明
KHP板式球閥型號說明
KHP板式球閥外形尺寸
KHP板式球閥外形尺寸

①系列代號：KHP（PKH）系列板式球閥

②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體 材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商定
KHP板式球閥尺寸表

簡略型號

DN

LW

L

L1

L2

L3

L4

L5

L6

L7

B

B1

KHP-06

06

06

64

8.5

17.5

59

25

8.5

35

35

40

27

KHP-10

10

9.5

77

7.5

27.5

70

29

10

44

55

55

40

KHP-16

16

16

110

8.5

41.5

100

43

17

58

83

60

45

KHP-20

20

20

126

10

48.5

117

54

20

69

97

70

51

KHP-25

25

23.5

145

10

57.5

135

64.5

24

81

115

80

60

KHP-32

32

30

177

12

68

165

75.5

29

96

136

100

78

KHP-40

40

38

200

30

56

185

80

30

112

112

130

95

KHP-50

50

48

245

38

68

220

106

38

136

136

149

112

KHP板式球閥尺寸表

簡略型號

SW1

SW2

H

H1

H2

D

D1

D2

D3

A

S

O 形圈

KHP-06

09

22

37.5

30

7

6.6

11

6

11.7

1.6

23

8×2

KHP-10

09

30

58

40

8.5

9

13

9.5

15

2

31

10×2.6

KHP-16

09

41

72.5

52

11

9

13

16

25

2

43

20.29×2.62

KHP-20

12

41

88.5

60

11

10.5

16.5

20

30

2.5

50

23.39×3.53

KHP-25

12

46

97.5

65

11

10.5

17

23.5

35

2.5

55

28.17×3.53

KHP-32

14

55

118.5

80

12

13

19

30

40

2.5

67

32.92×3.53

KHP-40

14

65

118.5

93

12

17

25

38

48

3

77

42×3.5

KHP-50

14

／

129

110

12

22

33

48

55.4

2.9

88.5

49×3.5

KHP板式球閥尺寸表

簡略型號

內六角螺栓DIN912

扭距 Nm（摩擦系數μ=0.14時）

KHP-06

M6-10.9

13

KHP-10

M8-10.9

30

KHP-16

M8-12.9

35

KHP-20

M8-12.9

60

KHP-25

M10-12.9

60

KHP-32

M12-12.9

110

KHP-40

M16-12.9

300

KHP-50

M20-12.9

600
