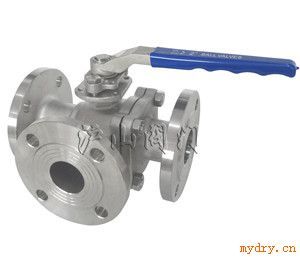

 三通球閥
關鍵詞：
產品名稱： 三通球閥
產品編號： Q44F Q45H
產品商標：
產品規格： Q44F Q45H
參考價格： 面議
更新日期： 2015/5/29 10:09:01
被閱次數： 458次


公司名稱：滬山閥門制造（上海）有限公司
會員級別：免費會員
詳細說明



產品名稱： 三通球閥
產品型號： Q44F Q45H
產品口徑： DN15-300mm
產品壓力： 1.6-6.4MPa
產品材質： 鑄鐵、鑄鋼、不銹鋼
聯系電話： 021-31007323
聯系傳真： 021-33321522
Email： hushanfamen@126.com
聯系人： 周生
聯系手機： 18818008975
QQ： 178876695
公司名： 滬山閥門制造（上海）有限公司
帳號：  03416900040041464
稅號：  310115312539830
售后承諾： 質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內*〖三通球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖三通球閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

一、三通球閥介紹


三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

二、三通球閥特點

1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型氣動閥門。

三、三通球閥維護事項

1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
三通球閥是一種比較新型的球閥類別，它有著自身結構所*的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

四、三通球閥工作方式

L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

五、三通球閥工作原理

A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

六、三通球閥技術規范

設計依據Design Standard GB ASME
設計標準 Design Standard GB/T 12237 ASME B 16.34
結構長度 Face to Face GB/T 12221 ASME B 16.10
連接法蘭Flanged Size JB/T 79 ASME B16.5
實驗和檢驗 Test and Inspection JB/T 9092 API 598
注：系列閥門連接法蘭尺寸可根據用戶要求設計制造。

七、三通球閥主要零件材質

序號
No 		零件名稱
Part name 		材質 Material
GB ASTM
1 右體
bonnet 		WCB A216-WCB
2 螺母
Nut 		35 A194-2H
3 螺柱Bolt 35CrMoA A193-B7
4 墊片
Gasket 		柔性石墨+不銹鋼
Graphite + stainless steel 		柔性石墨+不銹鋼
Graphite + stainless steel
5 密封圈
Sealing ring 		PTFE PTFE
6 球體Ball 25+ENP A105 + ENP
7 密封圈
Sealing ring 		PTFE PTFE
8 閥體Body WCB A216-WCB
9 密封圈
Sealing ring 		PTFE PTFE
10 密封圈
Sealing ring 		PTFE PTFE
11 閥座Seat 25 A105
12 O型圈
“O” ring 		氟橡膠
Viton 		氟橡膠
Viton
13 預緊螺母
Nut 		25 A105
14 填料Packing seat 1Cr13 A276-410
15 閥桿Stem 1Cr13 A182-F6a
16 墊片Gasket PTFE PTFE
17 填料
Packing 		柔性石墨
Flexible Graphite 		柔性石墨
Flexible Graphite
18 螺釘
Screw nail 		35CrMoA A193-B7
19 填料壓蓋
Gland 		WCB A276-WCB
20 定位片
Locating piece 		Q23* 碳鋼
Carbon steel
21 擋圈Ring 65Mn AISI 1556
22 手柄Wrench KT330-08 A47-667 32510
注：系列閥門主要零部件及密封面的材質可根據實際工況調價或用戶特殊要求設計選用

三通球閥Three Ways Ball ValveQ(3、6、9)44（5)F(N、P)


三通球閥主要外形尺寸    PN1.6～4.0 MPa CALSS 150～300

DN (mm) 		15 20 25 40 50 65 80 100 125 150 200 250 300
NPS(in) 1/2 3/4 1 11/2 2 21/2 3 4 5 6 8 10 12
L 140 165 165 250 260 320 320 370 510 510 580 680 720
L1 70 83 83 125 130 160 160 185 255 255 290 335 360
手動
Hand –
Operated 		H 64 84 84 152 157 183 183 195 355 355 430 475 550
W 130 160 200 500 500 600 600 700 850 850 1000 1000 1000
Kg 3.5 4.5 6.8 10.5 14.2 22.1 28.5 49.5 58.4 65.2 75.8 95.2 125
電動
Electric
Driving 		H1 - - - - - - 546 558 718 742 817 878 946
電動裝置
Electric Driving device 		- - - - - - Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 Q120-1
氣動
Air –
Operating 		H2 215 235 260 328 400 427 488 500 660 756 831 952 1020
電動裝置
Electric Driving devic 		AG09 AG09 AG13 AG13 AW13 AW13 AW13 AW17 AW17 AW20 AW20 AW28 AW28

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的*。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。
滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了*各地用戶的好評，被譽為“良心閥門”。
