滬山閥門制造（上海）有限公司是國內*〖四通球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖四通球閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

一、四通球閥介紹

“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

二、四通球閥執行標準

1 設計和制造：GB/T12237-1989； APl608。

2 檢驗和試驗：GB/T13927-1992； APl 598。

3 法蘭連接：JB/T79]一2-1994； ASME/ANSI B165。

三、四通球閥結構特點

1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。

2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。

3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

四、四通球閥工作原理

“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

五、四通球閥優點

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當不銹鋼氣動閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。

6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

六、四通球閥主要性能規范

公稱壓力 PN(MPa) Nominal diameter		試驗壓力Test pressure
		殼體 shell	高壓液密封 High-pressure liquid sealing	低壓氣密封 Low-pressure hermetic sealing
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.0	2.2
適用工況 Applicable Operating Mode	適用介質 Applicable medium		水、油品、氣等非腐蝕介質和酸堿腐蝕介質 Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium.
	適用溫度 Applicable temperature		-28～350℃
應用規范 Applicable Specification	連接法蘭 Connection flange		JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗 Test and inspection		GB9/T9092-99、API598

其余制造規范均按本廠標準

七、四通球閥主要零件材質

零件名稱 Accessory name	材質Material
	GB	ASTM
閥體、閥蓋 Body, bonnet	WCB	A216-WCB
密封圈 Sealing Ring	PTFE、對位聚苯 PTFE、Counterpoint polyphenyl	PTFE、對位聚苯 PTFE、Counterpoint polyphenyl
球體Ball	1Cr18Ni9Ti	SS 304
閥座、閥桿 Seat, Stem	2Cr13	A246-416
雙頭螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

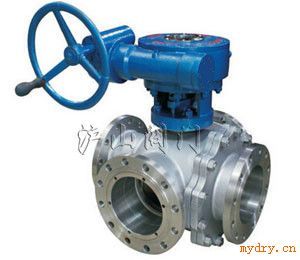

法蘭連接四通球閥

八、四通球閥主要外型與連接尺寸表

公稱壓力或壓力級  Nominal pressure	主要尺寸  Main dimension	公稱通徑DN(mm/in)Nominal diameter
		15/1/2〞	20/3/4〞	25/1〞	32/11/4〞	40/11/2〞	50/2〞	65/21/2〞	80/3〞	100/4〞	125/5〞	1520/6〞	200/8〞
PN1.6 MPa	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5 MPa	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0 MPa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS 150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800

其余的法蘭尺寸請參閱樣本《主要外型及連接尺寸表》
