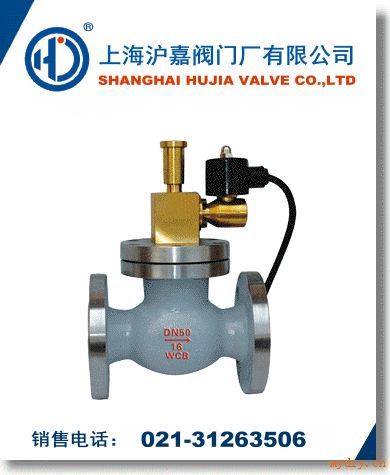

ZCRB燃氣緊急切斷電磁閥系列是新型的燃氣管道工程的安全配套裝置，主要應用如下：
與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2、與熱力設備的極限溫度（或壓力）安全控制器相連接。當設備內檢測溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應，防止燃氣爆炸的發生。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥，在在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供應。
產品結構：直動式 公稱壓力：1.6Mpa 工作壓差：0~0.05Mpa
工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體 關閉時間：＜1秒
介質溫度：-15℃~60℃ 打開方式：手動復位或電動復位 電源電壓：AC220VA、DC24V、DC12V
安全等級：普通性 Ex型 控制方式：不間斷輸出或脈沖式電磁力
燃氣緊急切斷電磁閥內螺紋連接尺寸
|
DN |
G |
L |
H |
|
25 |
1 |
90 |
130 |
|
32 |
1 1/4 |
140 |
150 |
|
40 |
1 1/2 |
156 |
170 |
|
50 |
2 |
180 |
190 |
燃氣緊急切斷電磁閥法蘭連接尺寸
|
DN |
D1 |
K |
D |
b |
f |
n-d |
L |
H |
|
25 |
65 |
85 |
115 |
16 |
3 |
4φ14 |
160 |
180 |
|
32 |
76 |
100 |
140 |
18 |
3 |
4φ18 |
180 |
195 |
|
40 |
84 |
110 |
150 |
18 |
3 |
4φ18 |
200 |
205 |
|
50 |
99 |
125 |
165 |
20 |
3 |
4φ18 |
230 |
220 |
|
65 |
118 |
145 |
185 |
20 |
3 |
4φ18 |
290 |
245 |
|
80 |
132 |
160 |
200 |
20 |
3 |
4φ18 |
310 |
|
|
100 |
156 |
180 |
220 |
22 |
3 |
4φ18 |
350 |
|
|
125 |
184 |
210 |
250 |
22 |
3 |
4φ18 |
400 |
|
|
150 |
211 |
240 |
285 |
24 |
3 |
4φ22 |
480 |
|
|
200 |
266 |
295 |
340 |
24 |
3 |
4φ22 |
495 |
|
|
250 |
319 |
355 |
405 |
26 |
3 |
4φ26 |
622 |
|
|
300 |
370 |
410 |
460 |
28 |
4 |
4φ26 |
698 |
|
|
350 |
429 |
470 |
520 |
30 |
4 |
4φ26 |
787 |
|
|
400 |
480 |
525 |
580 |
32 |
4 |
4φ30 |
914 |
|
|
450 |
548 |
585 |
640 |
34 |
4 |
4φ30 |
978 |
|
|
500 |
609 |
650 |
715 |
36 |
4 |
4φ33 |
978 |
|
|
600 |
720 |
770 |
840 |
38 |
5 |
4φ36 |
1295 | |
