公司名稱：上海滬嘉閥門廠有限公司
會員級別：免費會員

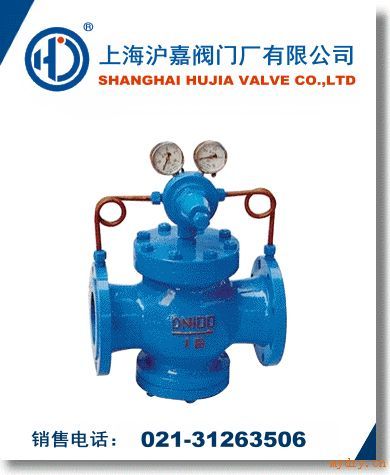

名稱： 先導式減壓閥 型號： Y43H 口徑： DN15-DN500 壓力： 1.6MPa≈16.0MPa 材質： WCB、A105、SS304、SS316 *： ISO9001:2000 ·先導式減壓閥產品詳情 先導式減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 先導式減壓閥主要用于氣體管路，如空氣、氮?dú)�、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。 公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 殼化試驗壓力（MPa） 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 *高進口壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45 壓力特性偏差（MPa）△P2P GB12246-1989 流量特性偏差（MPa）△P2G GB12246-1989 *小壓差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量 GB12245-1989 先導式減壓閥流量系數(Cv) DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 先導式減壓閥主要零件材料 零件名稱 零件材料 閥體閥蓋底蓋 WCB 閥座閥盤 2Cr13 缸套 2Cr13/銅合金 活塞 合金鑄鐵 導閥座導閥桿 2Cr13 主閥彈簧 1Cr18Ni9Ti 導閥主彈簧 50CrVA 調節彈簧 60Si12Mn 先導式減壓閥外形尺寸(PN1.6-4.0)單位：mm 公稱通徑 DN 外形尺寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465 先導式減壓閥外形尺寸(PN6.4-16.0) 單位：mm 公稱通徑 DN 外形尺寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 340 120 32 220 230 340 120 40 240 240 355 135 50 270 300 355 135 65 300 340 360 140 80 330 360 395 17 100 380 400 185 125 450 415 215 150 500 430 225 200 550 495 260 250 650 545 310 300 800 600 355 350 850 640 395 400 900 690 435 500 950 780 495 先導式減壓閥安裝說明： ①為了操作和維護方便，該先導式減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。 ②安裝時應注意使管路中介質的流向與先導式減壓閥休上所示箭頭的方向一致。 ③為了防止先導式減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥的特點，是在進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內。減壓閥按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式。先導式減壓閥當減壓閥的輸出壓力較高或通徑較大時，用調壓彈簧直接調壓，則彈簧剛度必然過大，流量變化時，輸出壓力波動較大，閥的結構尺寸也將增大。為了克服這些缺點，可采用先導式減壓閥。先導式減壓閥的工作原理與直動式的基本相同。先導式減壓閥所用的調壓氣體，是由小型的直動式減壓閥供給的。若把小型直動式減壓閥裝在閥體內部，則稱為內部先導式減壓閥；若將小型直動式減壓閥裝在主閥體外部，則稱為外部先導式減壓閥。 圖14—2所示為內部先導式減壓閥的結構圖，與直動式減壓閥相比，該閥增加了由噴嘴4、擋板3、固定節流孔9及氣室B所組成的噴嘴擋板放大環節。當噴嘴與擋板之間的距離發生微小變化時，就會使B室中的壓力發生根明顯的變化，從而引起膜片10有較大的位移，去控制閥芯6的上下移動，使進氣閥口8開大或關小、提高了對閥芯控制的靈敏度，即提高了穩壓精度。200X減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定植上，并可根據需要調節設定值達到減壓的目的。該閥減壓*，性能穩定、安全可靠、安裝調節方便，使用壽命長。減壓閥主要控制主閥的固定出口壓力，主閥出口壓力不因進口壓力變化而改變，并不因主閥出口流量的變化而改變其出口壓力。適用于工業給水、消防供水及生活用水管網系統。
