首頁 >> 產品中心 >> 輔助設備 >> 襯氟隔膜閥,進口襯氟隔膜閥
 襯氟隔膜閥,進口襯氟隔膜閥
關鍵詞：
產品名稱： 襯氟隔膜閥,進口襯氟隔膜閥
產品編號： 襯氟隔膜閥,進口襯氟隔膜閥,上海滬嘉閥門廠
產品商標：
產品規格： 襯氟隔膜閥,進口襯氟隔膜閥,上海滬嘉閥門廠
參考價格： 面議
更新日期： 2015/8/28 16:14:33
被閱次數： 373次


公司名稱：上海滬嘉閥門廠
會員級別：免費會員
詳細說明
襯氟隔膜閥,進口襯氟隔膜閥,上海滬嘉閥門廠

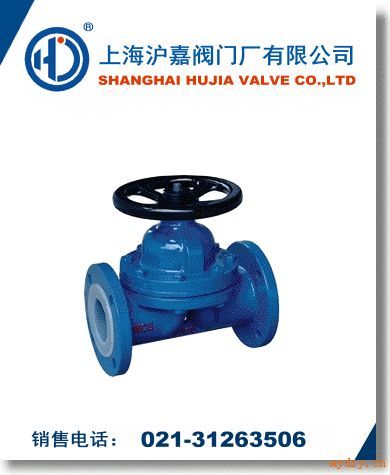

襯氟隔膜閥


提供全套工程閥門解決方案，襯氟隔膜閥售前、售中、售后專業服務！


質量*：實行全過程質量監控，細致入微，全方位檢測！



價格合理：高效內部成本控制，減少了開支，讓利于客戶！



交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！




上海滬嘉閥門廠有限公司


襯氟隔膜閥
名稱：襯氟隔膜閥
型號：G41F46
口徑：DN15-DN300
壓力：1.6MPa≈2.5MPa
材質：鑄鐵、鑄鋼、不銹鋼
*：ISO9001:2000


·襯氟隔膜閥產品詳情

襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

襯氟隔膜閥基本型號

手動

G41F3

直流式

G45F3

G41F46

G45F46

氣動

G641F3

電動

G941F3

G641F46

G941F46

襯氟隔膜閥主要零部件材料表

序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低不銹鋼耐酸鑄鋼

Z

C

P

R

P

R

1

閥體/閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣/閥桿

35

1cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00cr18Ni10

00Cr17Ni14Mo2

3

襯里/閥座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)

4

隔膜

FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）

5

支架

WCB

CF8

CF8

6

閥桿螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

7

緊固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手輪

WCB

WCB

WCB

襯氟隔膜閥主要外型和連接尺寸

公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345

?

隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。隔膜閥其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。隔膜閥實際上不過是“鉗夾”的閥，一個彈性的，可擾的膜片，用螺椿連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上（假使為堰式閥）或壓在輪廓的底部（假使為直通式），隔膜閥適用于開關及節流之用。
隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，*粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。產品主要應用于生物制藥、食品、行業; 以及電力、化工、電鍍、等行業的工業水處理中, 還被應用于半導體晶圓的生產中,隔膜閥是特別適用于運送有腐蝕性，有粘性的流體，例如泥漿、食品、藥品、織維性粘合液等，因管線中，隔膜閥的操作機構，是不暴露在運送流體中，故不具污染性，也不需要填料，閥桿填料部也不可能會泄漏。

隔膜閥的特點如下：


隔膜閥*突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
