一、概述

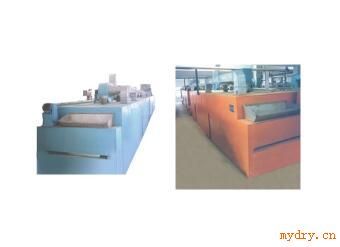

顏料帶式干燥機是我廠自行設計研制成功的產品，專業用于顏料行業的各種物料烘干，成功的替代以前采用烘箱干燥的工藝。該機的適用范圍廣，烘干后的產品質量指標較高，而且大大的節約人力.物力和能源，為干燥實行自動化，連續化跨進了步伐，是一種新穎.高效.節能型干燥機。
二、工作原理
物料經螺旋擠條機制成條狀，均勻進入帶式干燥機網帶上。網帶采用16~20目的不銹鋼網，由變頻調轉動裝置驅動網帶在干燥機內箱內勻速移動，經上、下兩道循環風在物料上串流通過。氣流循環經風機、加熱器，由熱風分配板對物料進行熱交換干燥。在循環過程中，把空氣濕含量較大的氣體通過排濕口、調節閥、排濕風機排出。另一部分氣體由循環風機進行循環加熱，以達到熱能充分利用，少量漏到底部分料，由清掃系統至螺旋出料排出，確保干燥機連續運行。
顏料干燥時一般采用二段帶式干燥機串聯使用，即分成進料段與出料段。進料段由于物料含水分較高，透氣性差，因此采用鋪料厚度薄，運行速度教快，干燥溫度也教高。根據物料的性質，，溫度一般在120 左右由于物料大部分水分在進料段脫去，進入出料段的物料含水量教少，物料透氣也好，而且物料含水性質主要是內部水份需要有一定的干燥時間，故網帶行走應放在較慢位置，料層加厚。根據物料的性質，干燥溫度不能超過物料承受溫度。干燥機箱內的溫度有測溫點通過電磁閥控制蒸氣的進行量，從而達到控制溫度的目的。通過兩段干燥，更好的發揮了帶式干燥機的性能。干燥后的物料含水均勻、色澤、強度、光澤等與其它干燥設備烘干燥的產品質量有較大的提高
運輸和安裝
1. 由于該設備體積、重量較大，吊裝運輸應掌握重心，防止扭曲變形。
2. 安裝時不需要放地腳，單臺使用時可直接放在地上并校正水平。在運行中要求鏈條及各轉動部位無卡碰現象。
3. 在兩臺串聯時，前后要相互銜接并保持水平，物料能自動翻流到第二臺網帶上形成一條串聯生產線。
4. 電器設備安裝應符合規定要求，確保安全。
5. 安裝結束試車前，應對減速器、鏈條、傳動軸承等部位加足潤滑油
注意事項
1.開機前應檢查各風機電源接線是否可靠，風機轉向是否正確。
2.電空箱應有可靠的接地。
3.式運轉各電機是否正常。
4.變頻系統的功能設置及調速應符合規定要求。變頻器應嚴格參看說明書操作，以防損壞。
5.網帶的轉向要正確，轉動要靈活、自然、無卡網、跳動等現象，網帶嚴禁倒轉。
6.加熱器進氣前，應先蒸氣總管上的排水閥打開，排掉管道內的冷凝水后，再把旁通閥打開，直通蒸氣把管路內鐵銹雜質沖掉后，再關閉旁通閥，此時讓疏水器開始工作，并應檢查加熱器、疏水器、電磁閥工作是否正常。
7.請少、螺旋出料轉動方向是否正常
8.打開電源開關后，應檢查各電器元件、溫度控制、變頻系統 脈沖除塵器等工作是否正常。
9.檢查擠條機的轉速是否符合要求，料箱內有無其它雜物。特別是擠條機使用過后如有多余物料積在機內時，必須用清水沖洗后可開車，不得有任何金屬物品進入機體料箱以免軋壞滾筒
10.上述各項全部符合要求放可正式投料運行
開機
打開總電源使整機各部位運行正常。一般情況下空載運行10分鐘后在開始投料，開機時按下列操作順序進行。
1.開啟蒸氣進氣閥（烘箱內溫度有測點電磁閥控制）
2.開啟循環風機（注意電機運轉正常后逐臺開啟）
3.開啟排濕風機 （注意電機運轉正常后逐臺開啟）
4.開啟干燥室網帶輸送變頻控制器按扭，轉動正常后（待溫度達到規定要求）
5.開啟擠條機，速度由慢到快（根據試車料層厚度設定轉速）
6.開啟底部清掃系統（出料螺旋輸送機構）
7.開啟脈沖控制器（設定脈沖次數并應經常清理料箱的物料）
8.開啟成品裝料系統（保證出料暢通）
停機
停機時按照下列操作順序進行：
1.關閉加料器，關機時加料機內物料要清理干凈。
2.關蒸氣閥，一般應在進料，出料段網帶上無物料時再關蒸氣。
3.關閉循環風機：由進料段開始逐臺關機。
4.關閉排濕風機：由進料段開始逐臺關閉。
5.關閉網帶傳動變頻控制器。
6.關閥底部清掃裝置。
7.待物料全部清理干凈后，關閉總電源。
|
